Assemblage ou montage du PC

Montage des disques durs et SSD sata ou M.2 du PC

Le montage et le raccordement d'un disque dur 5,25" ou d'un graveur au même format ou d'un SSD 2,5" se fait selon la même méthode. Ces trois assemblages nécessiteront un câble SATA et une alimentation à cette norme (ne vous inquiétez pas, les cordons sont inclus dans les "bundles" de la carte mère et de l'alimentation). Seuls les types de fixations et emplacements varient selon les boîtiers, cage, baie, ou encore emplacements dédiés.. Mais tout est pévu. En cas de manque de place pour un disque, sachez qu'il est très facile de caser un HDD ou un SSD où vous voudrez grâce à l'utilisation d'un simple scotch double face. Mécanique ou non, un disque peut se positionner aussi bien horizontalement que vertiicalement et le double face fait aussi office d'anti vibration très efficace.

1/ La mise en place des disques durs mécaniques et d'un graveur est une opération qui dépend de votre choix de boîtier.
  Les systèmes de fixation sont spécifiques à chaque gamme et marque de boîtier mais sont en général très proches.

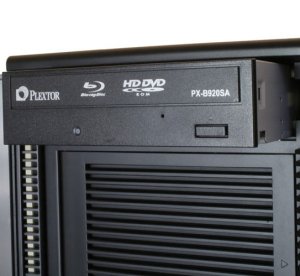

Le montage du disque dur ou du lecteurs/graveurs est une opération simpliste. Pour les périphériques externes (graveur par exemple), il suffit de retirer un cache de protection à l'avant du boîtier avant de les visser au châssis. Ils utilisent tous le même type de vis.

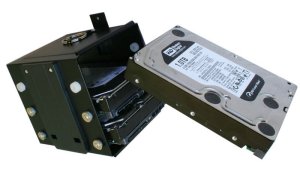

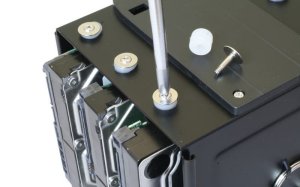

La façon d'installer un disque dur va donc dépendre du boîtier. Dans les boîtiers bas de gamme, on les visse directement à la carcasse (utiliser alors les vis à gros pas). Les boîtiers plus sophistiqués utilisent un système de rails ou de tiroirs, avec ou sans vis. Vissez alors le disque dans le tiroir à l'aide des trous de fixation situés sous le disque en mettant les rondelles en caoutchouc permettant de réduire les vibrations mécaniques. D’autres systèmes de fixation utilisent des emplacements équipés de rails à visser sur les cotés du disque dur. Il suffira alors d'insérer votre disque dur équipé des rails dans la cage du boîtier. Pour rappel toute la visserie, rondelles et autres sont fournies avec les boîtier, même les plus économiques.

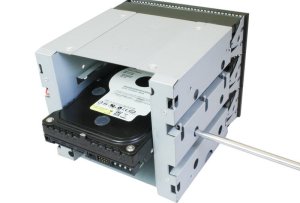

Types de montage d'un disque dur

Nous aurons systématiquement deux câbles à brancher. Le premier est l’alimentation SATA venant directement du bloc d’alimentation, permettant de le brancher électriquement pour qu’il puisse se lancer. Le second est le câble SATA, permettant au support de se brancher sur la carte mère et donc d’être reconnu par Windows.

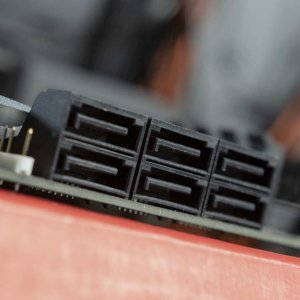

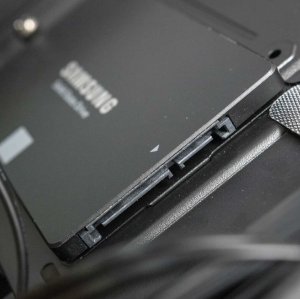

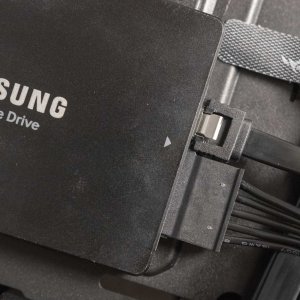

Branchements identiques pour tous les périphériques SATA, coté disque ou lecteur et coté carte mère

2/ L'installation d’un SSD au format M.2.

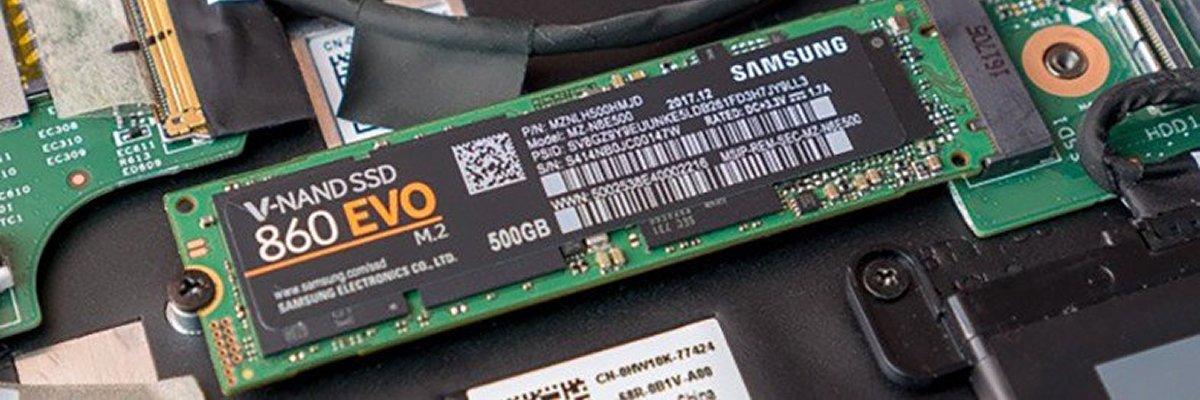

Les disques SSD au format M2 se sont largement démocratisés ces dernières années et leurs tarifs rivalisent désormais avec les modèles 2.5 pouces traditionnels. Ils ont l’avantage d’offrir des performances souvent bien supérieures (surtout les modèles compatibles NVMe) tout en limitant le nombre de câbles présents dans votre boitier.

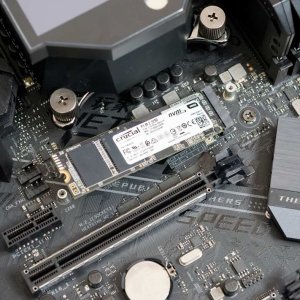

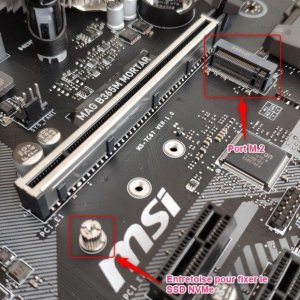

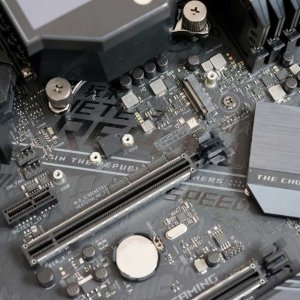

L’installation d’un SSD au format M.2 est simple. En premier vous localiserez son emplacement sur la carte mère. Selon la carte mère que cet emplacement peut être surmonté d’un dissipateur thermique pour le SSD, c’est évidemment un avantage. Il faudra alors le retirer avant de glisser le SSD dans le connecteur en le rentrant en formant un angle puis le remettre dessus en ayant pris soin de retirer le film de protection sur le pad thermique. Dans ce cas, il suffirera de remettre les vis en place et ce sera terminé. Sinon vous fixerez le SSD, soit avec la visserie en bundle avec la carte mère ou encore avec celle fournie avec le SSD lui-même.

Il est important de mettre ce SSD M.2 avant l'installation de la carte graphique car celle-ci surmonte souvent l'emplacement du SSD. Dans tous les cas, aucune connectique supplémentaire n'est nécessaire, les disques M.2 soont auto alimenté et directement relié au port SATA ou au port PCIe de la cate mère.

En conclusion, si votre carte mère dispose d'emplacements M.2 (c'est le cas pour toutes les récentes), n'hésitez pas à mettre un disque à cette normme, l'installation de Windows de fait aussi facilement et de la même manière que sur un disque classique.

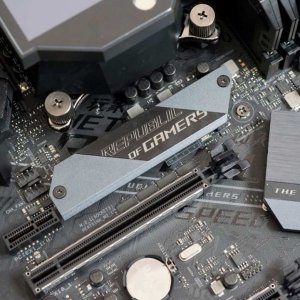

Exemple de d'nstallation d'un SSD M.2 avec dissipateur thermique
